Programovatelné moduly PROFA

Osvědčené programovatelné automaty s univerzálním využitím.
Nabízí široké logické, analytické i záznamové možnosti
za příznivou cenu oproti obdobným PLC a PAC.

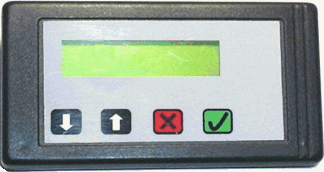

PROFA-t v pouzdře Terminál PROFA-t

-měří elektrické veličiny, provádí jednoduché výpočty a záznam hodnot v elektricky nezávislé paměti
-vlastní reálný čas a kalendář
-uživatelský vstup pomocí znakového displeje a 4 tlačítek
-programování v BASIC na PC vlastním editorem, možnost krokování "za provozu"
-lze tvořit uživatelské nabídky, převádět průběhy podle grafů
-nízká spotřeba energie a snadná komunikace nabízí mnohostranné využití pro stabilní i přenosná zařízení

   Každá z osmi vícefunkčních linek:
  -slouží jako CMOS vstup/výstup
  -umožní měřit R,C,f,T, případně napětí a další veličiny
  -je rozšiřitelná pomocí PROFA-r na 31 x 8 CMOS I/O linek + 31 x inkrementální čítač polohy
  -komunikuje po dvoužilovém vedením (signál+zem) s PC a dalšími moduly PROFA
  -komunikuje s cizím zařízením po RS232 (9600Bd,2stopbity,bez parity)

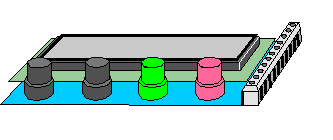

modul PROFA-t Technické údaje:
    Napájení:   6 až 18V
    Spotřeba:   0,3 až 6mA
    I/O linky:     8 vícefunkčních
    Paměť EEPROM: 64KB
    Paměť RAM: 16x2B proměnná, 8 x zásobník
    Programovací jazyk: BASIC (pracuje v DOS)
    Reálný čas:    max.chyba 8 s/den
    Rozměry modulu: 92 x 57 x 19mm
    Rozměry krabice: 128 x 67 x 28mm




modul PROFA-m
Nezávislý modul PROFA-m

Obdoba PROFA-t bez displeje, bez tlačítek a s pamětí EEPROM 32KB.
Rozměr: 31 x 40mm




modul PROFA-r
Modul vstupně výstupních linek PROFA-r

Umožní rozšířit počet vstupně/výstupních linek, případně vytvořit jeden inkrementální čítač polohy (na 2 pinech, ostatní zůstávají jako I/O). Na každý pin modulu PROFA-t nebo PROFA-m lze připojit až 31 těchto rozšiřujících modulů.

Technické údaje PROFA-R:
  Napájení:   9 až 18V
  Spotřeba:   >5mA dle zátěže
  I/O linky:     8 x CMOS, 1 x signální pin
  Rychlost komunikace:   max 4ms/příkaz
  Max. rychlost inkrementáního čítače: 5KHz
  Rozměry:   31 x 38 x 10mm
  Elektronická adresa: nastavena z výroby




PROFA-r na DIN ištu
Vstupně výstupní bok na DIN lištu
PROFA-r.a (b,c)

Technické údaje PROFA-R.a (relé):
  Napájení:   9 až 24Vss
  Spotřeba:   10 až 50mA
  Elektronická adresa: 6 až 29 nastavitelná propojkami
  Vstupy:     8 x opticky oddělený vstup 5 až 24Vss/st (inkrement.čítač na objednání)
  Výstupy:    5 x releový kontakt max. 24V/1A




Technické údaje PROFA-R.b (24V střídavých):
  Napájení a adresa shodná s PROFA-R.a
  Vstupy:     8 x opticky oddělený vstup 5 až 24Vst (inkrement.čítač na objednání)
  Výstupy:    5 x optotriak max. 240V/0,5A (lze osadit na 3A)

Technické údaje PROFA-R.c (230V střídavých):
  Napájení a adresa shodná s PROFA-R.a
  Vstupy:     8 x opticky oddělený vstup 24 až 240Vst
  Výstupy:    5 x optotriak max. 240V/0,5A (lze osadit na 3A)

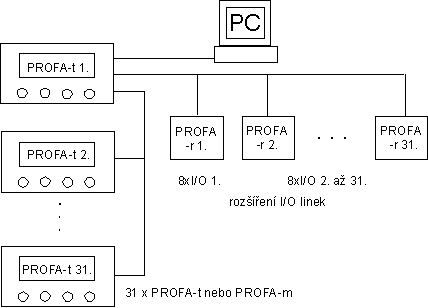

Příklad propojení modulů

příklad propojení



Ceny modulů od 1.11.2005 (uvedeny bez DPH)

Profa-t v pouzdře, displej 2x16znaků bez podsvícení 2900,-Kč
Profa-t v pouzdře, displej 2x16znaků podsvícený 3300,-Kč
modul Profa-t, displej 2x16znaků bez podsvícení 2250,-Kč
modul Profa-m (mikropočítač 31 x 40mm) 640,-Kč
modul rozšíření Profa-r (8 x I/O 5V)* 480,-Kč
Profa-r.a na DIN lištu 5 až 24Vss(8 x oddělený vstup, 5 x relé) * 1850,-Kč
Profa-r.b/c na DIN lištu 24Vst/230Vst(8 x odděl.vstup, 5 x optotriak 0,5A) * 1400,-Kč
Zesílení výstupního výkonu na 3A u "Profa-r.b/c" -za každý výstup 160,-Kč
Softwarezdarma
Vývoj aplikací a konzultace - každá započatá hodina180,-Kč
*Inkrementální čítač zdarma - nutno uvézt v objednávce.

(podrobný popis je zde v manuálu modulů PROFA, programovací prostředí ke stažení v PROFA.ZIP - 102kB )


Vyrábí a dodává:
Josef Vobejda, 539 44 PROSEČ 155
tel:604 387530
E-mail: jves@volny.cz
